Časovač pro upoutané modely

CL
TIMER

Časovač motoru pro upoutané modely letadel. Nastavíš z telefonu, odstartuješ tlačítkem, motor sám doběhne — s plynulým rozběhem, LED signalizací a bezpečnostními zámky.

Aktualizovat firmware Číst manuál
bez aplikace — stačí prohlížeč timer.local aktualizace přes USB
30
sekund do startu
ODPOČET
ROZBĚH
BĚH
BOOST
01

Funkce

📱

Ovládání z telefonu

Časovač vytvoří vlastní WiFi síť. Připojíš se, otevřeš timer.local a máš budík s odpočtem, start přejetím a velké nouzové STOP.

🕹

Manuální start

Žádné překvapení po zapnutí — motor startuje jen podržením tlačítka (1 s) nebo přejetím na webu. Krátký stisk za běhu = okamžitý stop.

📈

Plynulý rozběh + boost

Plyn najede z minima na letovou hodnotu za nastavený čas. Pár sekund před koncem se výkon zvedne — slyšíš, že čas dobíhá.

🔒

Bezpečnostní zámky

Po doběhnutí se časovač uzamkne — nový start až po odpojení baterie. Za běhu nejde měnit nastavení. Obojí lze vědomě povolit.

⚙️

Kalibrace ESC

Vestavěný postup kalibrace rozsahu plynu regulátoru — naklikáš na webu, potvrzuješ tlačítkem podle pípání ESC.

🔄

Aktualizace přes USB

Nový firmware nahraješ přímo z této stránky přes USB — prohlížeč mluví s deskou, nic se neinstaluje. Funguje jen pro registrované časovače.

02

Specifikace

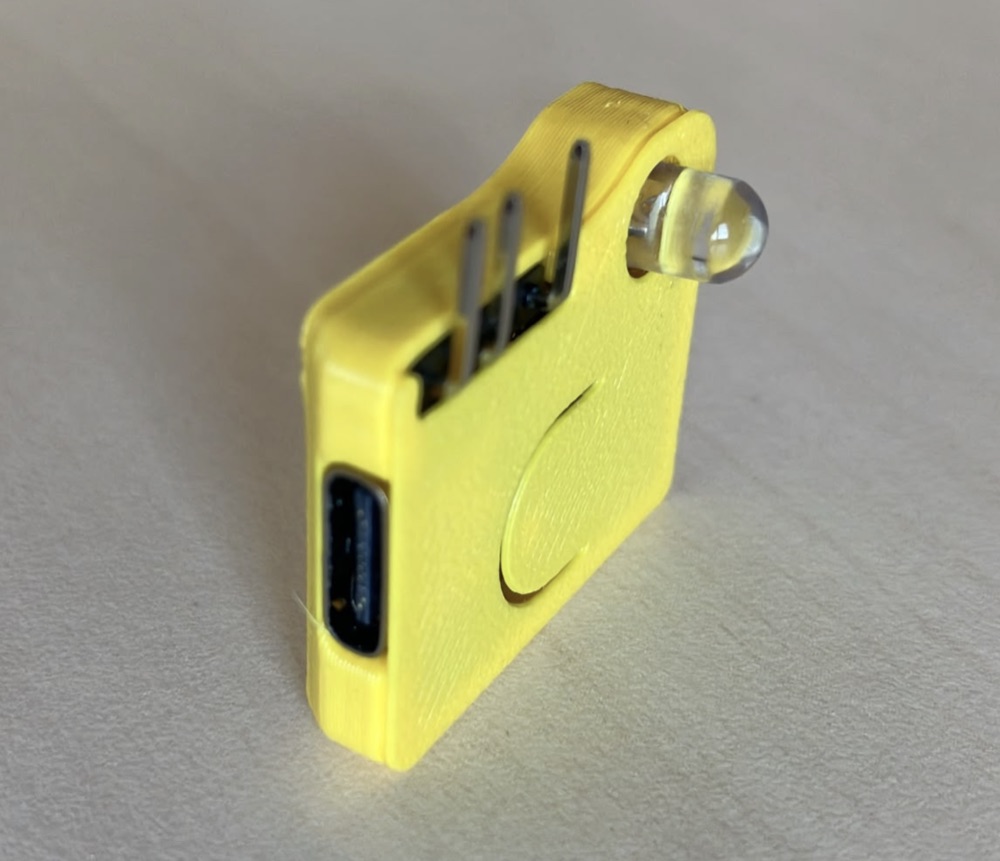

Časovač CL Timer — 3D tištěná krabička s LED, konektorem regulátoru a USB-C portem
CL Timer · USB-C · vysoce svítivá LED · konektor ESC
Řízení plynustandardní PWM 1000–2000 µs, krok 1 µs
Zpoždění startu1–300 s
Doba běhu motoru1–600 s
Plynulý rozběh0–30 s (0 = skokově)
Boost před koncem0–500 µs po dobu 0–30 s
Ovládáníz telefonu přes WiFi · timer.local · tlačítko
Signalizacevysoce svítivá LED
Připojení / napájeníUSB-C · konektor regulátoru (ESC/BEC)
Aktualizace firmwarupřes USB z prohlížeče (Chrome / Edge)
Uložení nastavenítrvalá paměť — přežije vypnutí
03

Aktualizace přes USB

Firmware nahraješ přímo z této stránky — prohlížeč mluví s deskou po USB, nic se neinstaluje. Aktualizace funguje jen pro registrované (zakoupené) časovače — stránka nejdřív přečte identifikaci desky a ověří ji.

1

Připoj časovač USB kabelem k počítači (kabel musí být datový, ne jen nabíjecí).

2

Klikni na OVĚŘIT DESKU a vyber sériový port — přečte se kód desky a ověří se v databázi prodaných kusů.

3

Klikni na NAHRÁT FIRMWARE, vyber port znovu a počkej na dokončení. Neodpojuj kabel během nahrávání.

Aktuální verze:
Nastavení zůstane zachováno; při první instalaci můžeš zvolit úplné vymazání.
Pokud nahrávání selže, odpoj a znovu připoj USB a zkus to znovu.
Chrome / EdgemacOS · Windows · LinuxUSB-C datový kabelHTTPS
04

Uživatelský manuál

M-01Bezpečnost především
⚠ Při testech, kalibraci a nastavování sundej vrtuli nebo měj model spolehlivě zajištěný.
  • Motor se spouští jen ručně (podržením tlačítka / přejetím na webu) — nikdy ne sám po zapnutí.
  • Po doběhnutí nebo nouzovém zastavení je časovač uzamčen — znovu ho spustíš jen po odpojení a připojení napájení.
M-02Popis časovače

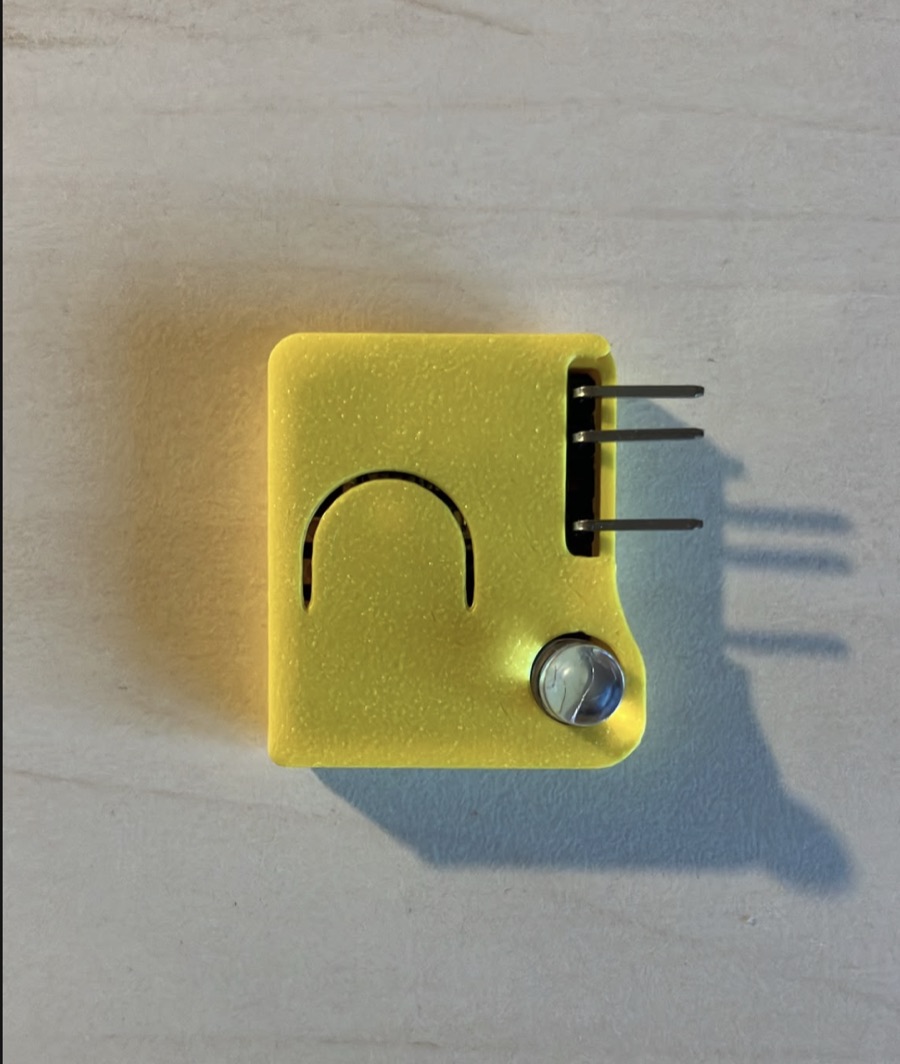

Časovač CL Timer — vpravo nahoře konektor pro regulátor, uprostřed tlačítko START/STOP, vpravo dole LED
1
+ − signál
2
3

1 · Konektor pro regulátor (ESC)

Pořadí pinů shora dolů (při pohledu jako na fotce, piny doprava):

PinVýznamVodič serva/ESC
+napájení časovače z ESC (BEC)červený
−zemčerný / hnědý
signálplyn (PWM 1000–2000 µs)žlutý / bílý / oranžový
⚠ Zkontroluj orientaci konektoru podle barev vodičů — přepólování může zničit časovač i regulátor.

2 · Tlačítko START / STOP

Pružná ploška v krabičce — tlačítko stiskneš přes plast. Podržení 1 s = start časovače, krátký stisk za běhu = okamžité zastavení, při kalibraci ESC potvrzuje kroky.

3 · Signalizační LED

Ukazuje stav časovače (odpočet, konec běhu, zámek, kalibrace…) — významy bliknutí najdeš v kapitole M-07 Signalizace LED a zvuk.

M-03Připojení telefonem
  1. Na telefonu otevři WiFi a připoj se k síti CL-Timer-XXXX (XXXX je jedinečné pro každý kus).
  2. Heslo: timer1234
  3. V prohlížeči otevři timer.local (nebo 192.168.4.1).
⚠ Hned při prvním spuštění změň WiFi heslo (a ideálně i název sítě) — viz M-09 Vlastní WiFi síť. Výchozí timer1234 zná každý a kdokoli v síti může časovač ovládat.
iPhone: pokud jsi u této sítě dřív měnil heslo nebo název, dej u sítě „Zapomenout" a připoj se znovu — jinak se telefon nemusí připojit.
Dosah WiFi: vzhledem k malé velikosti desky není dosah nijak velký a může se lišit podle uložení časovače v modelu (stínění baterií, regulátorem, uhlíkovými díly) i podle použitého telefonu. Nastavuj proto zblízka; za letu WiFi netřeba.

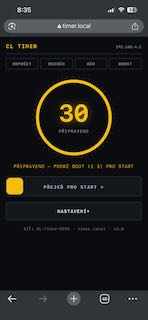

Hlavní obrazovka časovače — stav Připraveno
Hlavní obrazovka — Připraveno
M-04Ovládání a průběh cyklu

Spuštění

  • Tlačítkem: podrž tlačítko na desce aspoň 1 sekundu.
  • Na webu: přejeď táhlem „PŘEJEĎ PRO START →".

Nouzové zastavení

  • Tlačítkem: za běhu krátce stiskni tlačítko na desce → motor okamžitě na stop.
  • Na webu: červené kruhové STOP (zobrazí se jen za běhu).

Průběh

  1. Čekání — LED bliká čím dál rychleji, jak se blíží start.
  2. Rozběh — plyn plynule najede z minima na nastavenou hodnotu.
  3. Běh — motor jede nastavený čas, LED zhasnutá.
  4. Boost — posledních pár sekund se plyn mírně zvedne, LED se rozsvítí.
  5. Konec — motor stop, časovač se uzamkne.
Obrazovka odpočtu před startem
Odpočet — čekání na start
Obrazovka za běhu motoru
Motor běží — zbývající čas
Obrazovka uzamčeného časovače po doběhnutí
Po konci — uzamčeno
M-05Nastavení parametrů

Simple (hlavní stránka)

ParametrRozsahVýchozí
Zpoždění startu1–300 s30 s
Doba běhu motoru1–600 s60 s
Délka pulsu (plyn)1000–2000 µs2000 µs

Advanced (odkaz „Pokročilé nastavení")

ParametrRozsahVýchozíVýznam
Plynulý rozběh0–30 s3 snáběh plynu (0 = skokově)
Min puls / stop1000–2000 µs1200 µspoloha „motor stojí"
Boost před koncem0–500 µs50 µszvýšení plynu na konci (0 = vypnuto)
Boost délka0–30 s5 sjak dlouho před koncem
Povolit restartANO/NENEobejde zámek po doběhnutí
Povolit změny za běhuANO/NENEdovolí ukládat za chodu

Hodnoty jde měnit tlačítky −/+ i přímým zápisem čísla. 1000 µs = 0 % · 1500 µs = 50 % · 2000 µs = 100 % plynu.

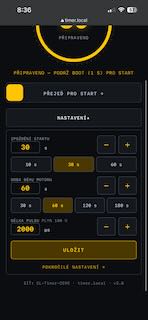

Základní nastavení na hlavní stránce
Simple — hlavní stránka
Pokročilé nastavení, horní část
Advanced — parametry
Pokročilé nastavení, dolní část s test a kalibrací
Advanced — test, kalibrace, síť
M-06Kalibrace regulátoru (ESC)
⚠ Sundej vrtuli! Kalibrace posílá plný plyn.
  1. V Advanced klikni KALIBRACE ESC.
  2. Odpoj a znovu připoj baterii.
  3. Deska pošle plný plyn (2000 µs), LED rychle bliká. Regulátor se ozve „♪ 123" a dvě pípnutí.
  4. Stiskni tlačítko na desce → deska pošle nastavený minimální plyn.
  5. Regulátor pípne počet článků + dlouhé pípnutí = hotovo.
  6. Stiskni tlačítko na desce → konec kalibrace.
M-07Signalizace LED
StavLED
Čeká na spuštění (v klidu)zhasnutá
Odpočet do startublikání zrychlující se ke startu
Motor běžízhasnutá
Posledních ~10 s běhutrvale svítí
Uzamčeno (po doběhnutí/zastavení)krátký dvojblik 1× za 3 s
Kalibracevelmi rychlé blikání
Neautorizovaná deska (bez licence)trojblik 1× za 2 s
M-08Bezpečnostní zámky

Zámek po doběhnutí

Po dokončení nebo nouzovém zastavení nelze časovač znovu spustit. Odemkneš jen odpojením a připojením baterie. Trvale obejdeš v Advanced → Povolit restart časovače = ANO.

Zákaz změn za běhu

Když časovač běží, nelze ukládat nastavení a tlačítko Nastavení zmizí. Obejdeš v Advanced → Povolit změny za běhu = ANO.

M-09Vlastní WiFi síť (název a heslo)
⚠ Změň heslo hned při prvním spuštění. Výchozí heslo timer1234 zná každý, kdo zná tento produkt — kdo je v síti, může časovač plně ovládat (spustit motor i nouzově zastavit). Ideálně změň i název sítě (SSID), ať tvůj časovač na letišti nejde snadno najít mezi ostatními.

Postup

  1. Advanced → Nastavení sítě (SSID / heslo).
  2. Zvol vlastní název a silné heslo (min. 8 znaků; prázdné = otevřená síť — nedoporučeno).
  3. Uložit a restartovat WiFi → připoj se k nové síti.
Tip: heslo si poznamenej. Když ho zapomeneš, síť vrátíš na výchozí kompletním vymazáním desky přes USB aktualizaci.
Obrazovka nastavení WiFi sítě — SSID a heslo
Nastavení sítě — SSID a heslo
M-10Řešení problémů
ProblémŘešení
Telefon síť vidí, ale nepřipojí seU sítě dej „Zapomenout" a připoj znovu (iPhone drží starý záznam).
Časovač nejde znovu spustitZáměr (zámek) — odpoj a připoj napájení, nebo povol restart v Advanced.
Nastavení nejde uložitČasovač běží — zastav ho, nebo povol změny za běhu.
USB nahrávání selžeOdpoj a znovu připoj USB, zkus jiný kabel nebo port.
Web hlásí neregistrovanou deskuPošli zobrazený kód desky (MAC) prodejci — po registraci aktualizaci zopakuj.
LED trojblik 1× za 2 s, motor nejde spustitDeska nemá platnou licenci — proveď aktualizaci přes USB z této stránky.
